Введение:
Изогните PCBs, также известное как гибкие печатные схемы или гибкая электроника, обеспечивает большие варианты для конструкторов и инженеров собирая радиотехнические схемы.
Они построены от гибкого, высокопроизводительного пластичного материала, обычно polyimide, который позволяет доска согнуть или «изогнуть» во время пользы. Эта гибкость раскрывает их до пользы в широком диапазоне применений.
Подробная информация о продукте:
Оплата и доставка Условия:
|
Материал: | FR4 TG135 | Толщина доски: | 1.0mm |
---|---|---|---|
Медь: | 1oz | Поверхностная отделка: | Внезапное золото |
Маска припоя: | зеленый | Отделка: | ЧПУ |
стандарт: | Стандарт IPC | ||
Высокий свет: | быстрый агрегат pcb поворота,Быстрый поворот печатные платы |

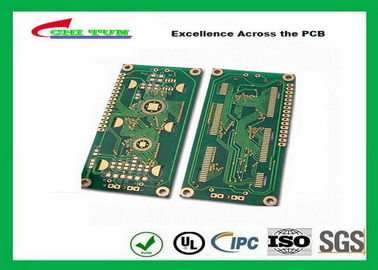

Платы с печатным монтажом поворота жесткого диска чуть-чуть быстрые с золотом 1oz материала 0.8mm 2l Fr4 внезапным
ТЕХНОЛОГИЯ:
. RoHS/бессвинцовое
. HDI Microvias
. Слепое Vias
. Похороненное Vias
. Селективная плакировка
. Управление импеданса
Изготовляя стандарт:
. Тип IPC-A-600G II
. Тип IPC-A-600G III
. PERFAG 2E для, котор Двойн-Встали на сторону доски
. PERFAG 3C для разнослоистой доски
Возможность
MIN. Законченный размер отверстий: 0,008" (0.20mm)
Микро- диаметр vias: 0,004 ДО 0,010 дюйма (0,10 до 0.25mm)
Минимальная линия ширина/дистанционирование: 0.004/0.004 дюйма (0.10mm/0.10mm)
Максимальная медная толщина: 5oz (140um)
Тонкая толщина доски:
. DS - 0,008 дюйма (0.20mm)
. 4/L - 0,016 (0.40mm)
. 6/L - 0,020 дюйма (0.60mm)
Максимальная толщина доски:
. 275.8mil (7.0mm)
Поверхностное покрытие:
. HASL/бессвинцовая плакировка HAL/gold
. Золото погружения
. Олово погружения
. Серебр погружения
. Перста золота (трудное золото)
. OSP
Другое:
. Учет слоев: Двойн-сторона до над 20 слоев слоев (1 до 30)
. Максимальные размеры PCB: 23 x 35 дюймов (584,2 x 889.0mm)
. Мост маски припоя между запрудой припоя: 4mil (0.10mm)
. Минимальная маска припоя кольцевая: 1.5mil (0.038mm)
. Минимальная толщина маски припоя: 0.40mil (10um)
. Цветы маски припоя: Маска зеленых, желтых, черных, голубых, штейновых, transparence LPI припоя и peelable
маска припоя
. Минимальная высота сказания: 4mil (0.10mm)
. Минимальная ширина фронта: 25mil (0.635mm)
. Цветы сказания: Белый, желтый, чернота
Формат данных: GERBER, PROTEL, PADS2000, Powerpcb, ODB++
Специальный материал: HTG FR4, частота коротковолнового диапазона (Rogers, тефлон, ARLON, TYCONIC), галоид освобождают, прокатывать различного материала смешивая
Другое испытание: Управление Impendence, резистор испытания отверстия, микро- раздел, ионное испытание чистоты, паяя емкость, термальный сотрясать, испытание надежности, etc.
