двухсторонней печатной плате

Введение

Середины монтажной платы встали на сторону двойника, котор имеют, котор двойн-встали на сторону медь, и металлизировали отверстия, которая, котор двойн-встали на сторону медь, и медь отверстия внутрь

Обе стороны имеют двойную монтажную панель, но использовать провод на обеих сторонах. Обе стороны должны находиться в комнате с соотвествующими электрическими соединениями. «Мост» между этой цепью вызвал vias. Направьте отверстие в PCB, металл заполненный или покрынный с отверстиями, которые можно соединиться к проводникам на обеих сторонах. Потому что зона двойн-панели дважды как большая чем одиночная панель, двойная панель для того чтобы разрешить проводку одиночн-панели расположенную ступенями из-за затруднения (смогите быть повернуто к другой стороне отверстия), его более соответствующа для пользы в сложном чем цепь одиночн-панели.

Преимущества

Сравненный с одноплатным: связывать проволокой удобный, простая, трудоёмкая проводка более малая, более короткая линия длина.

Двойные шаги конструкции монтажной платы

1. Подготовьте схемы цепи

2. Создайте новый файл и нагруженный архив пакета PCB компонентный

3, плановая комиссия

4, в таблицу сети и компоненты

5, компоненты автоматического плана

6, регулировка плана

7, анализ плотности сети

8, связывающ проволокой установленные правила

9, автоматическая трасса

10, вручную регулируют проводку

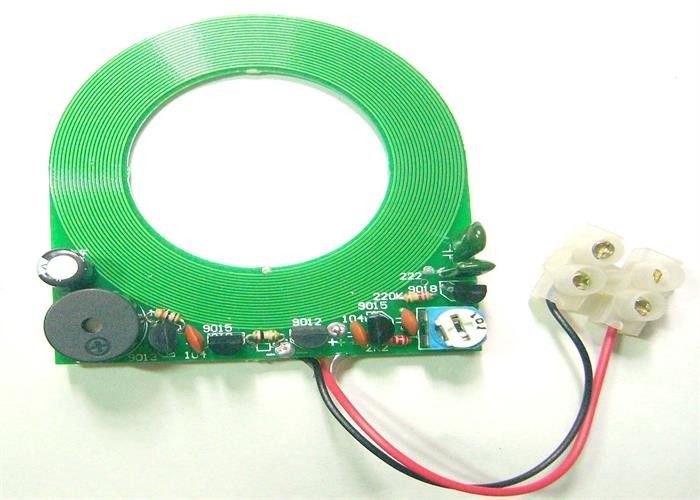

маска 2 припоя зеленого цвета FR4 2.0mm -, котор встали на сторону агрегат PCB двойного слоя PCB

Большие изображения : маска 2 припоя зеленого цвета FR4 2.0mm -, котор встали на сторону агрегат PCB двойного слоя PCB

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	SYF
Сертификация:	UL,ISO9001:2008,ROHS,REACH, HALOGEN FREE,SGS
Номер модели:	SYF-277

Оплата и доставка Условия:

Количество мин заказа:	ТИПСЫ
Цена:	negotiable
Упаковывая детали:	ВНУТРЕННЯЯ ВАКУУМ-УПАКОВАННАЯ С НАРУЖНОЙ КОРОБКОЙ КАРТОНА
Время доставки:	6-8 дней
Условия оплаты:	O/A, D/P, L/C, T/T, PAYPAL, ЗАПАДНОЕ СОЕДИНЕНИЕ,
Поставка способности:	1 млн штук в месяц

контакт

Подробное описание продукта

Материал:	FR4	Маска припоя:	Зеленый/желтый цвет/красный цвет/чернота
Качество:	E-испытание 100%	Служба:	PCB, PCBA, OEM, ODM
поверхностное законченное:	ENIG, HAL, HASL, OSP, серебр погружения, олово погружения
Выделить:	двойник встал на сторону платы с печатным монтажом , двойной pcb стороны

маска 2 припоя зеленого цвета FR4 2.0mm -, котор встали на сторону агрегат PCB двойного слоя PCB

Быстрые детали

Аттестации ISO9001: 2008, UL, CE, ROHS, ДОСТИГАЕМОСТЬ, HALOGEN-FREE встреча.
Самое лучшее обслуживание с быстрой реакцией всегда обеспечено для наших клиентов.
Все виды поверхностной отделки приняты, как ENIG, серебр OSP.Immersion, олово погружения, золото погружения, бессвинцовое HASL, HAL.
Предварительное производственное оборудование импортированное от Японии и Германии, как машина слоения PCB, машина CNC сверля, Автоматическая-PTH линия, AOI (автоматический оптический осмотр), машина летания зонда и так далее.
BGA, Blind&Buried Vias и управление импеданса приняты.
Гарантия качества и профессиональное обслуживание после-сбывания.
Нужный архив Gerber.

ДЕТАЛИ ПРОДУКТА
Сырье	FR-4 (Tg 180 доступный)
Отсчет слоя	4-Layer
Толщина доски	2.0mm
Медная толщина	2.0oz
Поверхностная отделка	ENIG (Electroless золото погружения никеля)
Маска припоя	Зеленый цвет
Silkscreen	Белый
MIN. Ширина/дистанционирование следа	0.075/0.075mm
MIN. Размер отверстия	0.25mm
Толщина меди стены отверстия	≥20μm
Измерение	300×400mm
Упаковывать	Внутренний: Вакуум-упакованный в мягких пластичных связках Наружный: Коробки картона с двойными планками
Применение	Сообщение, автомобиль, клетка, компьютер, медицинский
Преимущество	Конкурентоспособная цена, быстрая поставка, OEM&ODM, свободные образцы,
Специальные требования	Похороненный и слепой через, управление импеданса, через штепсельную вилку, BGA паяя и перст золота приемлемы
Аттестация	UL, ISO9001: 2008, ROHS, ДОСТИГАЕМОСТЬ, SGS, HALOGEN-FREE

ВОЗМОЖНОСТЬ ПРОДУКЦИИ PCB
Инженер-технолог	Деталь ДЕТАЛЕЙ	Возможность ВОЗМОЖНОСТИ ПРОДУКЦИИ изготовляя
Ламинат	Тип	FR-1, FR-5, FR-4 Высок-Tg, ROGERS, ISOLA, ITEQ, АЛЮМИНИЙ, CEM-1, CEM-3, TACONIC, ARLON, ТЕФЛОН
Ламинат	Толщина	0.2~3.2mm
Тип продукции	Отсчет слоя	2L-16L
Тип продукции	Поверхностное покрытие	HAL, плакировка золота, золото погружения, OSP, Серебр погружения, олово погружения, бессвинцовое HAL
Отрежьте слоение	Размер Максимальн Working Панели	1000×1200mm
Внутренний слой	Внутренняя толщина сердечника	0.1~2.0mm
	Внутренние ширина/дистанционирование	Минута: 4/4mil
	Внутренняя медная толщина	1.0~3.0oz
Размер	Допуск толщины доски	±10%
Размер	Выравнивание прослойка	±3mil
Сверлить	Размер панели изготовления	Макс: 650×560mm
	Сверля диаметр	≧0.25mm
	Допуск диаметра отверстия	±0.05mm
	Допуск положения отверстия	±0.076mm
	Кольцо Min.Annular	0.05mm
Плакировка PTH+Panel	Толщина меди стены отверстия	≧20um
Плакировка PTH+Panel	Единообразие	≧90%
Наружный слой	Ширина следа	Минута: 0.08mm
Наружный слой	Дистанционирование следа	Минута: 0.08mm
Плакировка картины	Законченная медная толщина	1oz~3oz
Золото EING/Flash	Толщина никеля	2.5um~5.0um
Золото EING/Flash	Толщина золота	0.03~0.05um
Маска припоя	Толщина	15~35um
Маска припоя	Мост маски припоя	3mil
Сказание	Линия ширина/интервал между строками	6/6mil
Перст золота	Толщина никеля	〞 ≧120u
Перст золота	Толщина золота	1~50u〞
Уровень горячего воздуха	Толщина олова	100~300u〞
Направлять	Допуск размера	±0.1mm
	Размер шлица	Минута: 0.4mm
	Диаметр резца	0.8~2.4mm
Пробивать	Допуск плана	±0.1mm
Пробивать	Размер шлица	Минута: 0.5mm
V-CUT	Размер V-CUT	Минута: 60mm
	Угол	15°30°45°
	Остает допуск толщины	±0.1mm
Скашивать	Скашивая размер	30~300mm
Испытание	Напряжение тока испытания	250V
Испытание	Max.Dimension	540×400mm
Управление импеданса	Допуск	±10%
Рацион аспекта		12:1
Размер лазера сверля		4mil (0.1mm)
Специальные требования		Похороненный и слепой через, управление импеданса, через штепсельную вилку, BGA паяя и перст золота приемлемы
