двухсторонней печатной плате

Введение

Середины монтажной платы встали на сторону двойника, котор имеют, котор двойн-встали на сторону медь, и металлизировали отверстия, которая, котор двойн-встали на сторону медь, и медь отверстия внутрь

Обе стороны имеют двойную монтажную панель, но использовать провод на обеих сторонах. Обе стороны должны находиться в комнате с соотвествующими электрическими соединениями. «Мост» между этой цепью вызвал vias. Направьте отверстие в PCB, металл заполненный или покрынный с отверстиями, которые можно соединиться к проводникам на обеих сторонах. Потому что зона двойн-панели дважды как большая чем одиночная панель, двойная панель для того чтобы разрешить проводку одиночн-панели расположенную ступенями из-за затруднения (смогите быть повернуто к другой стороне отверстия), его более соответствующа для пользы в сложном чем цепь одиночн-панели.

Преимущества

Сравненный с одноплатным: связывать проволокой удобный, простая, трудоёмкая проводка более малая, более короткая линия длина.

Двойные шаги конструкции монтажной платы

1. Подготовьте схемы цепи

2. Создайте новый файл и нагруженный архив пакета PCB компонентный

3, плановая комиссия

4, в таблицу сети и компоненты

5, компоненты автоматического плана

6, регулировка плана

7, анализ плотности сети

8, связывающ проволокой установленные правила

9, автоматическая трасса

10, вручную регулируют проводку

Изготовленный на заказ Multi затир меди PCB двойного слоя слоя, плата с печатным монтажом PCB

Custom Multi Layer Double Layer PCB Copper Paste , PCB Printed Circuit Board

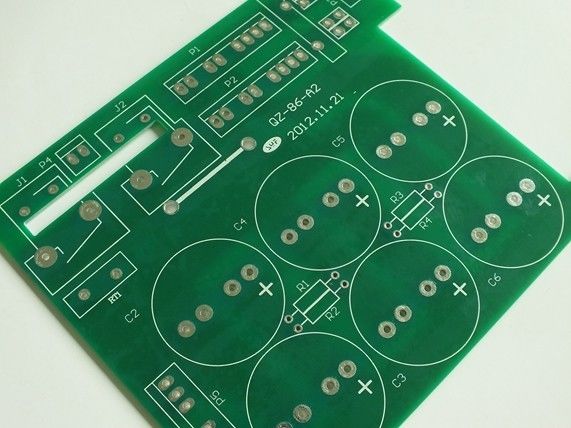

Большие изображения : Изготовленный на заказ Multi затир меди PCB двойного слоя слоя, плата с печатным монтажом PCB

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	SYF
Сертификация:	UL,ISO9001:2008,ROHS,REACH, HALOGEN FREE,SGS
Номер модели:	SYF-060

Оплата и доставка Условия:

Количество мин заказа:	10pcs
Цена:	Negotiation
Упаковывая детали:	ВНУТРЕННЯЯ ВАКУУМ-УПАКОВАННАЯ С НАРУЖНОЙ КОРОБКОЙ КАРТОНА
Время доставки:	6-8 дней
Условия оплаты:	O/A, D/P, L/C, T/T, PAYPAL, ЗАПАДНОЕ СОЕДИНЕНИЕ
Поставка способности:	1 млн штук в месяц
Характерное обслуживание:	ODM/OEM/PCBA
Характеристики 1:	Нужный архив Gerber
Характеристики 2:	E-испытание 100%
Характеристики 3:	Гарантия качества и профессиональное обслуживание после-сбывания

контакт

Подробное описание продукта

Высокий свет:

двойник встал на сторону платы с печатным монтажом

двойной pcb стороны

Изготовленный на заказ Multi затир меди PCB двойного слоя слоя, плата с печатным монтажом PCB

ДЕТАЛИ ПРОДУКТА
Сырье	FR-4
Отсчет слоя	2-Layer
Толщина доски	2.0mm
Медная толщина	2.0oz
Поверхностная отделка	ENIG (Electroless золото погружения никеля)
Маска припоя	Зеленый цвет
Silkscreen	Белый
MIN. Ширина/дистанционирование следа	0.075/0.075mm
MIN. Размер отверстия	0.25mm
Толщина меди стены отверстия	≥20μm
Измерение	300×400mm
Упаковывать	Внутренний: Вакуум-упакованный в мягких пластичных связках Наружный: Коробки картона с двойными планками
Применение	Сообщение, автомобиль, клетка, компьютер, медицинский
Преимущество	Конкурентоспособная цена, быстрая поставка, OEM&ODM, свободные образцы,
Специальные требования	Похороненный и слепой через, управление импеданса, через штепсельную вилку, BGA паяя и перст золота приемлемы
Аттестация	UL, ISO9001: 2008, ROHS, ДОСТИГАЕМОСТЬ, SGS, HALOGEN-FREE

ВОЗМОЖНОСТЬ ПРОДУКЦИИ PCB
Инженер-технолог	Деталь ДЕТАЛЕЙ	Возможность ВОЗМОЖНОСТИ ПРОДУКЦИИ изготовляя
Ламинат	Тип	FR-1, FR-5, FR-4 Высок-Tg, ROGERS, ISOLA, ITEQ, АЛЮМИНИЙ, CEM-1, CEM-3, TACONIC, ARLON, ТЕФЛОН
Ламинат	Толщина	0.2~3.2mm
Тип продукции	Отсчет слоя	2L-16L
Тип продукции	Поверхностное покрытие	HAL, плакировка золота, золото погружения, OSP, Серебр погружения, олово погружения, бессвинцовое HAL
Отрежьте слоение	Размер Максимальн Working Панели	1000×1200mm
Внутренний слой	Внутренняя толщина сердечника	0.1~2.0mm
	Внутренние ширина/дистанционирование	Минута: 4/4mil
	Внутренняя медная толщина	1.0~3.0oz
Размер	Допуск толщины доски	±10%
Размер	Выравнивание прослойка	±3mil
Сверлить	Размер панели изготовления	Макс: 650×560mm
	Сверля диаметр	≧0.25mm
	Допуск диаметра отверстия	±0.05mm
	Допуск положения отверстия	±0.076mm
	Кольцо Min.Annular	0.05mm
Плакировка PTH+Panel	Толщина меди стены отверстия	≧20um
Плакировка PTH+Panel	Единообразие	≧90%
Наружный слой	Ширина следа	Минута: 0.08mm
Наружный слой	Дистанционирование следа	Минута: 0.08mm
Плакировка картины	Законченная медная толщина	1oz~3oz
Золото EING/Flash	Толщина никеля	2.5um~5.0um
Золото EING/Flash	Толщина золота	0.03~0.05um
Маска припоя	Толщина	15~35um
Маска припоя	Мост маски припоя	3mil
Сказание	Линия ширина/интервал между строками	6/6mil
Перст золота	Толщина никеля	〞 ≧120u
Перст золота	Толщина золота	1~50u〞
Уровень горячего воздуха	Толщина олова	100~300u〞
Направлять	Допуск размера	±0.1mm
	Размер шлица	Минута: 0.4mm
	Диаметр резца	0.8~2.4mm
Пробивать	Допуск плана	±0.1mm
Пробивать	Размер шлица	Минута: 0.5mm
V-CUT	Размер V-CUT	Минута: 60mm
	Угол	15°30°45°
	Остает допуск толщины	±0.1mm
Скашивать	Скашивая размер	30~300mm
Испытание	Напряжение тока испытания	250V
Испытание	Max.Dimension	540×400mm
Управление импеданса	Допуск	±10%
Рацион аспекта		12:1
Размер лазера сверля		4mil (0.1mm)
Специальные требования		Похороненный и слепой через, управление импеданса, через штепсельную вилку, BGA паяя и перст золота приемлемы
Обслуживание OEM&ODM		Да

Быстрые детали

Одно из самых больших изготовлений PCB (платы с печатным монтажом) в Китае с над штатом 500.
Одно из профессиональных изготовлений PCB в Китае с опытом 20 лет.
Аттестации ISO9001: 2008, UL, CE, ROHS, ДОСТИГАЕМОСТЬ, HALOGEN-FREE встреча.
Хорошее качество с конкурентоспособной ценой для всех видов PCB изготовленных SYF.
Универсальное обслуживание PCB с агрегатом поставлено к нашим клиентам.
Самое лучшее обслуживание с быстрой реакцией всегда обеспечено для наших клиентов.
Все виды поверхностной отделки приняты, как ENIG, серебр OSP.Immersion, олово погружения, золото погружения, бессвинцовое HASL, HAL.
Предварительное производственное оборудование импортированное от Японии и Германии, как машина слоения PCB, машина CNC сверля, Автоматическая-PTH линия, AOI (автоматический оптический осмотр), машина летания зонда и так далее.
BGA, Blind&Buried Vias и управление импеданса приняты.
