Введение

Середины монтажной платы встали на сторону двойника, котор имеют, котор двойн-встали на сторону медь, и металлизировали отверстия, которая, котор двойн-встали на сторону медь, и медь отверстия внутрь

Обе стороны имеют двойную монтажную панель, но использовать провод на обеих сторонах. Обе стороны должны находиться в комнате с соотвествующими электрическими соединениями. «Мост» между этой цепью вызвал vias. Направьте отверстие в PCB, металл заполненный или покрынный с отверстиями, которые можно соединиться к проводникам на обеих сторонах. Потому что зона двойн-панели дважды как большая чем одиночная панель, двойная панель для того чтобы разрешить проводку одиночн-панели расположенную ступенями из-за затруднения (смогите быть повернуто к другой стороне отверстия), его более соответствующа для пользы в сложном чем цепь одиночн-панели.

Преимущества

Сравненный с одноплатным: связывать проволокой удобный, простая, трудоёмкая проводка более малая, более короткая линия длина.

Двойные шаги конструкции монтажной платы

1. Подготовьте схемы цепи

2. Создайте новый файл и нагруженный архив пакета PCB компонентный

3, плановая комиссия

4, в таблицу сети и компоненты

5, компоненты автоматического плана

6, регулировка плана

7, анализ плотности сети

8, связывающ проволокой установленные правила

9, автоматическая трасса

10, вручную регулируют проводку

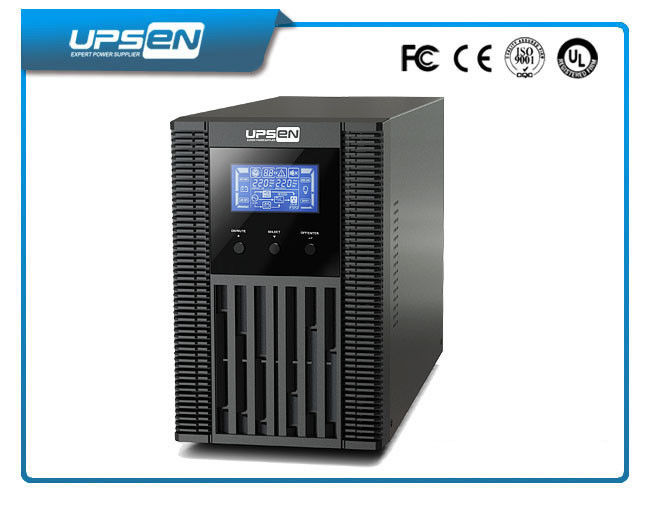

True UPS 1000Va/800W двойного преобразования высокочастотный он-лайн с 6 выходами IEC

Большие изображения : True UPS 1000Va/800W двойного преобразования высокочастотный он-лайн с 6 выходами IEC

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	UPSEN
Сертификация:	CE, ISO, RoHS
Номер модели:	Зеленая серия 1-3Kva звезды

Оплата и доставка Условия:

Количество мин заказа:	5 шт
Цена:	negotiable
Упаковывая детали:	Коробки & деревянный паллет
Время доставки:	7-15 дней
Условия оплаты:	T/T, LC, WU, грамм etc денег
Поставка способности:	50000 ПК / месяц

контакт

Подробное описание продукта

Тип:	offline	фактор силы выхода:	0.8
Фаза:	Однофазный	Защита:	Над нагрузкой/течением/напряжением тока, коротким замыканием etc
Дисплей:	цифровой дисплей lcd	H.S. Код:	8504402000
Выделить:	он-лайн поднимает поставщиков , он-лайн поднимает электропитание

True UPS 1000Va/800W двойного преобразования высокочастотный он-лайн с 6 выходами IEC

Главные особенности

• Техник Ture он-лайн и двойной преобразования
• 1000Va UPS встроенное 2pcs батарей 12V 9Ah

• Чисто форма волны выхода волны синуса
• Управление микропроцессора оптимизирует надежность
• Коррекция фактора силы входного сигнала
• Фактор силы 0,8 выхода
• Широкий ввод напряжения (110 v – 300 v)
• Режим конвертера доступный
• Режим ECO для энергосберегающего
• Генератор совместимый
• Расширение емкости заряжателя к 6A для дальнего прицела моделей
• Умный SNMP работает хорошо с или USB или RS-232 совместно
• Всесторонний дисплей позволяет легким контролю и доступу состояния UPS

Применение:

Компьютеры, ПК, серверы, комнаты данных, телекоммуникации, сообщения, движение, система банка, ATM

Офис тягла, школа etc

Технические данные

НАПРАВЛЯЮЩИЙ ВЫСТУП ВЫБОРА UPS ЗЕЛЕНОЙ ЗВЕЗДЫ ОН-ЛАЙН
МОДЕЛЬ		G1K (L)	G2K (L)	G3K (L)
УЧАСТОК		Одиночная фаза с землей
ЕМКОСТЬ		/800 W VA 1000	/1600 W VA 2000	3000 W VA/2400
ВХОДНОЙ СИГНАЛ
Номинальное напряжение		100/110/115/120/127VAC или 200/208/220/230/240VAC
Ряд ввода напряжения		55-145 ВПТ или 110-300 ВПТ
Диапазон изменения частот		40Hz \| 70 Hz
Фактор силы		номинальное напряжение ≧ 0,99 @ (нагрузка 100%)
ВЫХОД
Напряжение тока выхода		100/110/115/120/127VAC или 200/208/220/230/240VAC
Стабилизация напряжения		± 1%
Диапазон изменения частот (синхронизированный ряд)		47~ 53 Hz или 57 \| 63 Hz
Диапазон изменения частот (Batt. Режим)		± 50 Hz или 60Hz 0,1 Hz
Настоящий коэффициент гребня		3:1
Гармоническое искажение		≦ 3 % THD (линейной нагрузки); ≦ 6 % THD (нелинейной нагрузки)
Время перехода	AC к DC	Нул
	Инвертор, котор нужно обойти	госпожа 4 (типичная)
Форма волны (Batt. Режим)		Чисто Sinewave
ЭФФЕКТИВНОСТЬ
К режиму AC		88%	89%	90%
К режиму батареи		83%	87%	88%
БАТАРЕЯ
Типовая модель	Тип батареи	12 V/9 АХ	12 v/7AH	12 V/7 АХ
	Номера	2	6	6
	Типичное время перезарядки	4 часа берут к емкости 90%
	Поручая течение (максимальное)	1,0 A
	Зарядное напряжение	27.4VDC ± 1%	82,1 VDC ±1%	82,1 VDC ±1%
Дальнего прицела Model*	Тип батареи	В зависимости от емкости внешних батарей
	Номера	3	6	8
	Поручая течение (максимальное)	1.0A/2.0A/4.0A/6.0 a
	Зарядное напряжение	41.0VDC ± 1%	82,1 VDC ±1%	109.4VDC ±1%
ИНДИКАТОРЫ
LCD		Уровень нагрузки, уровень батареи, режим AC, Режим батареи, режим перепуска, и индикаторы повреждений
СИГНАЛ ТРЕВОГИ
Режим батареи		Звучать каждые 4 секунды
Низкая батарея		Звучать каждая секунда
Перегрузка		Звучать дважды каждая секунда
Недостаток		Непрерывно звучающ
ФИЗИЧЕСКИЙ
Типовая модель	Размер, D x W x h (mm)	397 X 145 X 220	419X190X318
	Сетчатый вес (килограммы)	13	26	28
Дальнего прицела Model*	Размер, D x W x h (mm)	282 x 145 x 220	397 X 145 X 220
	Сетчатый вес (килограммы)	4,6	6,8	7,4
ОКРУЖАЮЩАЯ СРЕДА
Влажность		20-90 % RH @ 0 - 40°C (non-конденсировать)
Уровень шума		Чем 50dBA @ 1 метр
УПРАВЛЕНИЕ
Умное RS-232/USB		Поддержки Windows2000/2003/XP/Vista/2008/7/8, Линукс, Unix, и MAC
Опционный SNMP		Приведите управление в действие от менеджера SNMP и браузера паутины

* Дальнего прицела модель только доступна в системах 200/208/220/230/240VAC.

Конкурентные преимущества:

1: Гарантированность 3 лет для он-лайн UPS, и доски UPS 1% свободные или PCB 2% свободные
3: Хорошее послепродажное обслуживание, мы будем вполне ответствены для всех недостатков причиненных нашей стороной
4: Профессиональный опыт в поле силы больше чем 10 лет
5: Профессиональная служба технической поддержки перед и после сбываниями

6: Своевременная реакция, быстрый срок поставки и гибкие деятельности удовлетворять запросы экстренныйого выпуска всех клиентов.

7: Свободное обслуживание OEM & ODM

8: Конкурентоспособная цена, качество и освоенные изделия
