Введение:
Сфокусируйте на самом основном PCB, компоненты сфокусированные на одной стороне, другая сторона провода концентрирует. Потому что проводы только появляются на одну сторону, поэтому этот вид PCB вызывает одиночным, котор встали на сторону PCB.
Одиночной монтажной схеме панели дают приоритет к с печатанию сети, т.е., в медной поверхности напечатанной на агенте сопротивления, для того чтобы предотвратить сварить сопротивление после того как вытравлять напечатанном на метке, и после этого пробивающ обрабатывающ путь завершить части направьте отверстие и возникновение. В добавлении, часть небольшого количества разнообразных продуктов, использует фоточувствительный агент сопротивления формируя картину фотографического метода.
Температурная амплитуда рабочих температур от 130 c до 230 доск C. Одиночн, котор встали на сторону доступна с поверхностными отделками включая органическую поверхностную protectant плакировку (OSP), серебра погружения, олова, и золота вместе с и освинцованным или бессвинцовым уровнем (HASL) припоя горячего воздуха.
Материал:
Одиночному, котор встали на сторону основному веществу PCB в бумажной феноловой медной бумажной плитке из слоистых пластиков, плите эпоксидной смолы прокатанной медью дают приоритет к.
Структура:
Во-первых, медная фольга, котор нужно вытравить, процесс etc. для того чтобы получить требуемую цепь, защитный фильм, котор нужно просверлить для того чтобы подвергнуть действию соответствуя пусковая площадка. После очищать и после этого свертывать метод для того чтобы совместить 2. После этого предохранение от плакировкой или оловом золота пусковой площадки подвергли действию частью, котор.
Производственный процесс:
Одиночная мед-одетая плита - прикрывающ - фотохимический переход метода/изображения печатания экрана - извлекайте корозию напечатал - чистка, химическая чистка непродуктивной скважины подвергая механической обработке - форма - - покрытие заварки сопротивления печатания - лечение - символ метки печатания - лечение - засыхание химической чистки - pre покрынный поток - законченный продукт
Применение
Одиночный, котор встали на сторону PCB большинств польза в радио, машине топления, холодильных установках, стиральных машинах и другом продукте электрических приборов, так же, как принтере, торговых автоматах, освещении СИД, электронных блоках, как цепь изготовляемой для продажи машины
Подробная информация о продукте:
Оплата и доставка Условия:
|
Материал: | FR4 | Толщина доски: | 1.6mm |
---|---|---|---|
Медь отделки: | 1oz | Маска припоя: | зеленый |
Завершенный: | V-Cut/CNC | ||
Высокий свет: | встали на сторону одиночная pcb,котор |

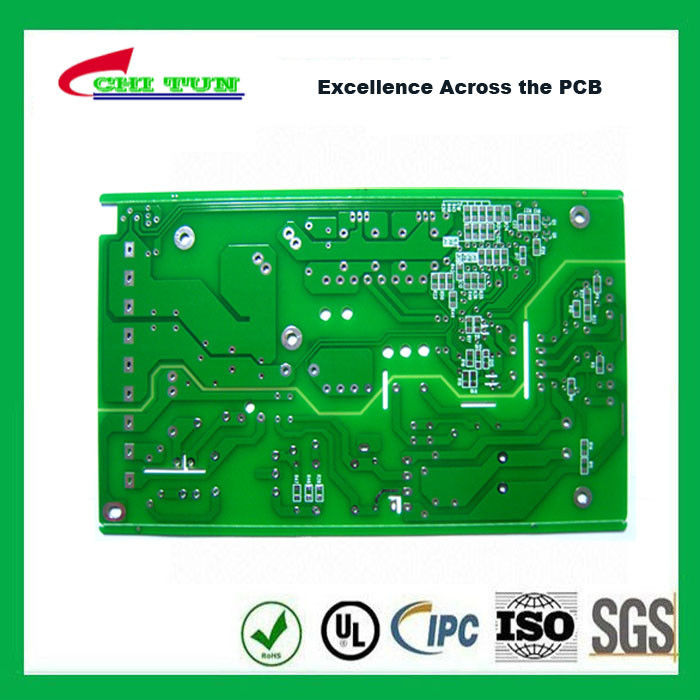

FR4 1.6MM HASL определяют, котор встали на сторону PCB 1OZ маски припоя зеленого цвета доски PCB
|
Характер продукции |
Номер модели: |
CTE-001 |
Номер слоя: |
1layer |
Материал: |
FR4 |
Толщина отделки: |
1.6mm |
Медь отделки: |
1OZ |
Поверхностная отделка: |
HASL |
|
Зеленая маска припоя |
|
Белый silkscreen |
|
Трасса CNC |
Место происхождения: |
Китай |
Фирменное наименование: |
CHITUN |
Аттестация: |
UL, ROHS, ISO |
Стандарт: |
IPC или основание на requestion клиентов |
CTE водя индустрию платы с печатным монтажом
С над 15 летами опыта, электронику LTD Tun хиа быстро будет логически выбором для изготовлений PCB в Китае. Мы самолюбивы изготовить изделия высокого качества. Мы можем отрегулировать заказы продукции на 1 слое все до 24 слоя. и мы имеем быстрый поворот, малый том и большой тип обслуживания тома без MOQ.
Возможность технологии
Характеристика |
2015 |
2016 |
2017 |
|
Основное вещество |
CEM1, CEM3, Алюминиевое основное вещество |
CEM1, CEM3, Алюминиевое основное вещество |
CEM1, CEM3, Алюминиевое основное вещество |
|
Максимальн Слой Подсчитывать |
24 |
30 |
32 |
|
Максимальн PCB Размер (максимальный) |
558mm x 660mm |
558mm x 660mm |
558mm x 660mm |
|
Низкопробная медь |
1/3 oz -- 5 oz |
1/3 -- 5 oz |
1/3 -- 5 oz |
|
Медная толщина (наружная) |
6 oz |
6 oz |
6 oz |
|
Максимальн Доска Толщина mm (mil) |
3,4 (134) |
3,4 (134) |
3,4 (134) |
|
MIN. Толщина mm доски (mil) |
0,1 (4) |
0,1 (4) |
0,1 (4) |
|
MIN. Линия ширина /Дистанционирование |
Внутренний um (mil) |
75/100 (3 4) |
75/75 (3/3) |
75/75 (3/3) |
Наружный um (mil) |
100/100 (4/4) |
75/75 (3/3) |
75/75 (3/3) |
|
MIN. Механически размер сверла (mm) |
0,2 |
0,2 |
0,2 |
|
MIN. HWTC um (mil) |
175 (7) |
175 (7) |
175 (7) |
|
MIN. Soldermask Раскрывать um (mil) |
50 (2) |
50 (2) |
50 (2) |
|
Самый точный тангаж mm SMT (mil) |
0,40 (16) |
0,45 (18) |
0,45 (18) |
|
Тангаж прибора BGA (Низкопробная медь 1oz) (mil) |
0.25-0.3 (10-12) |
0.25-0.3 (10-12) |
0.25-0.3 (10-12) |
|
Тип поверхностной отделки |
HASL, бессвинцовые HASL, ENIG, внезапное золото, Толщиное золото, Селективная плакировка золота, OSP, Селективное OSP /HASL, Олово погружения, Серебр погружения |
HASL, бессвинцовые HASL, ENIG, внезапное золото, Толщиное золото, Селективная плакировка золота, OSP, Селективное OSP /HASL, Олово погружения, Серебр погружения |
HASL, бессвинцовые HASL, ENIG, внезапное золото, Толщиное золото, Селективная плакировка золота, OSP, Селективное OSP /HASL, Олово погружения, Серебр погружения |
|
Управление импеданса |
+/- 10% |
+/- 8% |
+/- 8% |
|
Коробоватость |
0,7% |
0,5% |
0,5% |
Специальная технология: Управление Impendence, плата с печатным монтажом PCB Differencial, PCB Peelabemask, high-density PCB HDI, тяжелый PCB меди, монтажные платы контура активной зоны металла, медные одетая плата с печатным монтажом PCB, слепая & похоронило Vias, лазер просверленное Vias, Ожог-в досках, досках гибкого трубопровода, твердой плате с печатным монтажом PCB гибкого трубопровода, половине края покрынных через монтажные платы отверстия, золоте селективной плакировкой трудном, специальной тонкой или специальной толщиной доске PCB, PCB с отверстием заткнутым смолаой
Преимущество:
Торговые термины:
Количество минимального заказа: |
1pcs |
Цена: |
переговоры |
Упаковывая детали: |
коробка |
Срок поставки: |
быстрый поворот и нормальный тип |
Термины компенсации: |
TT, LC, и другие основание на переговорах |
Способность поставкы: |
1, 000, 000PCS/week |
