Введение:
Сфокусируйте на самом основном PCB, компоненты сфокусированные на одной стороне, другая сторона провода концентрирует. Потому что проводы только появляются на одну сторону, поэтому этот вид PCB вызывает одиночным, котор встали на сторону PCB.
Одиночной монтажной схеме панели дают приоритет к с печатанию сети, т.е., в медной поверхности напечатанной на агенте сопротивления, для того чтобы предотвратить сварить сопротивление после того как вытравлять напечатанном на метке, и после этого пробивающ обрабатывающ путь завершить части направьте отверстие и возникновение. В добавлении, часть небольшого количества разнообразных продуктов, использует фоточувствительный агент сопротивления формируя картину фотографического метода.
Температурная амплитуда рабочих температур от 130 c до 230 доск C. Одиночн, котор встали на сторону доступна с поверхностными отделками включая органическую поверхностную protectant плакировку (OSP), серебра погружения, олова, и золота вместе с и освинцованным или бессвинцовым уровнем (HASL) припоя горячего воздуха.
Материал:
Одиночному, котор встали на сторону основному веществу PCB в бумажной феноловой медной бумажной плитке из слоистых пластиков, плите эпоксидной смолы прокатанной медью дают приоритет к.
Структура:
Во-первых, медная фольга, котор нужно вытравить, процесс etc. для того чтобы получить требуемую цепь, защитный фильм, котор нужно просверлить для того чтобы подвергнуть действию соответствуя пусковая площадка. После очищать и после этого свертывать метод для того чтобы совместить 2. После этого предохранение от плакировкой или оловом золота пусковой площадки подвергли действию частью, котор.
Производственный процесс:
Одиночная мед-одетая плита - прикрывающ - фотохимический переход метода/изображения печатания экрана - извлекайте корозию напечатал - чистка, химическая чистка непродуктивной скважины подвергая механической обработке - форма - - покрытие заварки сопротивления печатания - лечение - символ метки печатания - лечение - засыхание химической чистки - pre покрынный поток - законченный продукт
Применение
Одиночный, котор встали на сторону PCB большинств польза в радио, машине топления, холодильных установках, стиральных машинах и другом продукте электрических приборов, так же, как принтере, торговых автоматах, освещении СИД, электронных блоках, как цепь изготовляемой для продажи машины
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Выделить: | Плата с печатным монтажом СИД,Алюминиевая база ПХД |
---|

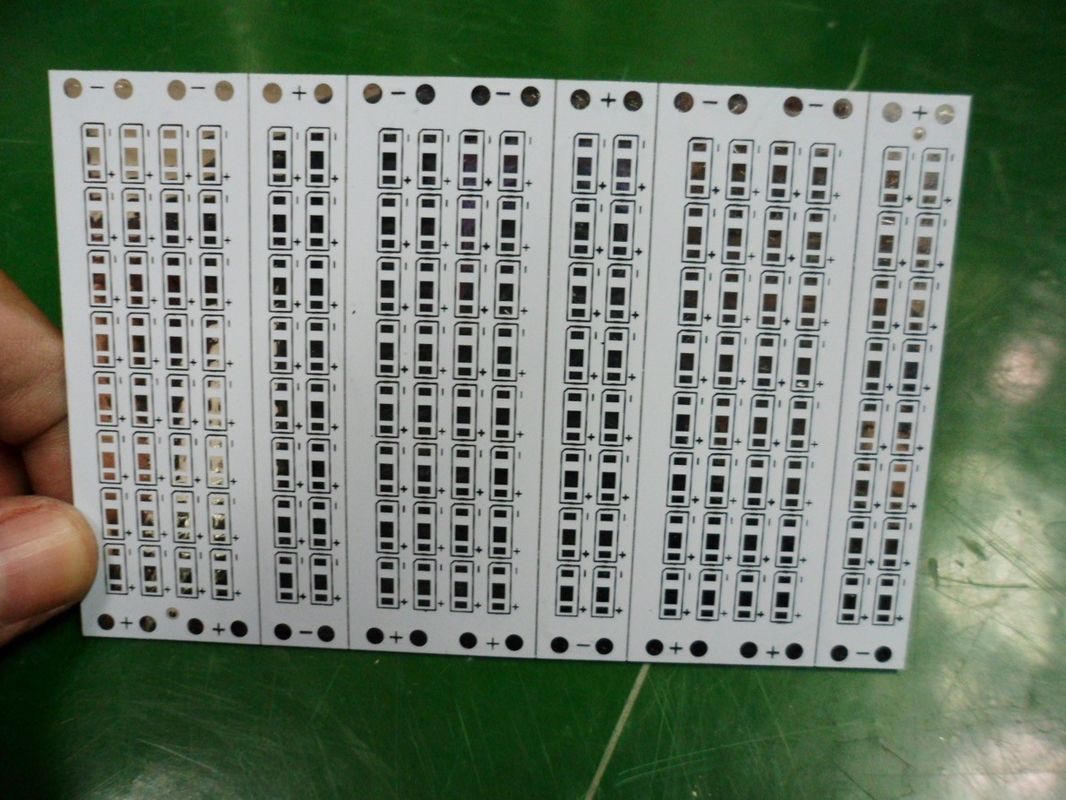

Профессиональный PCB 1oz/2oz/3oz PCB СИД алюминия однослойный
Профессиональное изготавливание PCB
Основное вещество: Алюминий
Слой: 1 слой
Толщина доски: 1.0mm/1.2mm/1.5mm/2.0mm/3.0mm
Размер доски: Диаметр 30mm, 45mm, 50mm, 55mm, 60mm, 65mm (его можно подгонять)
Медный слой: 1oz/2oz/3oz
Маска припоя: Белый/чернота/синь/красный цвет
Silkscreen: Чернота
Поверхностная отделка: Погружение LF HAL/HAL/OSP/Gold/плакировка серебра
Профиль плана: CNC routing/V-Cut/Punching
Все параметры можно подгонять!
Почему мы?
Качество
Наши стандарты UL (E465880) /Rohs обеспечивают агрегаты качества от старта к отделке. Ли простой изготовленный на заказ продукт или сложный полностью готовый выпуск продукции, PCB JHD будет придерживаться к самым высокомарочным стандартам.
Способный
PCB JHD предлагает самую последнюю в возможностях и квалификациях агрегата обеспечивающ что качество построено в каждый продукт мы производим.
Опыт
Когда это прибывает в вашим строением вы хотите соучастника вы можете быть в зависимости от. Наша команда управления имеет над 8 летами совмещенного знания индустрии. Наша команда инженерства имеет над 5 летами опыта.
Защищать ваши интересы
Защищать вашу интеллектуальную собственность работа одно! Наш штат натренированных профессионалов вся работа под строгим подрядом конфиденциальности и обрабатывает вашу важную документацию по мере того как они их.
Гибкость
PCB JHD гордится на нашей способности к изготовленным на заказ программам портноя вокруг потребностей наших клиентов. PCB JHD принимает время слушать к вашим уникально потребностям дела и после этого устанавливать вне для того чтобы перегнать их.
Время выполнения
Образцы: 3-4 дней
Массовое производство: 7-15 дней (быть в зависимости от количество)
Термины компенсации
T/T, западное соединение
Упаковка и пересылка
Пакет вакуума в коробке
Возможность фабрики
Деталь |
Возможность изготавливания |
Поверхностное покрытие |
OSP |
Тип слоя PCB |
Одиночная сторона, двойная сторона |
Размер Максимальн Working Панели |
1500mm*600mm |
MIN. Работая размер панели |
4mm*4mm |
Толщина субстрата AL |
0.3mm-4mm |
MIN. Ширина проводника |
0.15mm |
MIN. Дистанционирование проводника |
0.15mm |
MIN. Сверля размер отверстия |
0.2mm |
Допуск толщины плиты |
±0.1mm |
Законченный допуск панели |
±0.1mm |
Выравнивание V-CUT |
±0.1mm |
Допуск Dia отверстия |
±0.05mm |
Допуск положения отверстия |
±0.076mm |
Законченная медная толщина |
35um-105um (1oz-6oz) |
Вытравливание под отрезком |
>/=2.0 |
Единообразие плакировкой PTH&Panel |
>90% |
Eing/толщина золота вспышки |
1-5u '' |
Толщина маски припоя |
15um-35um |
MIN. Мост маски припоя |
0.076mm (3mil) |
Шелковая ширма |
Белый/чернота (быть в зависимости от ваши требования) |
Термальная проводимость |
1.0~20W/MK |
Напряжение тока Withstand |
AC 2000V, DC 1500~4000V |
Обзор JHD PCB Компании
PCB JHD в профессиональном освещении справедливом
Подсказки покупкы
A. Если вы хотите закупить наш PCB, то вы должны обеспечить архивы официально Gerber или архив или что-нибудь подобное *.pcb.
B. Если вы хотите закупить большим количеством, то пожалуйста спросите Mr.Hank.
C. Если вы хотите закупить PCBA, то вы должны обеспечить архивы Gerber, архив *.pcb, список etc. BOM
D. Если вы хотите воспроизвести некоторую exsited доску PCB для вас, то пожалуйста сперва обеспечить очень ясные изображения, тогда если вы удовлетворяетесь с нашей цитатой, то предварительного подчета, тогда для посылки нами первоклассной вещи, поэтому нас может клонировать его для вас.
E. Если никакое из вышеуказанного могут помочь вам, то пожалуйста свяжитесь мы сразу Skype, QQ или электронной почтой. Мы очень радостны ответить вопросы вы спрашиваете, ваше соответствие наш конечный пункт маршрута.
PCB JHD хотел был бы быть вашим надежным соучастником в близком будующем!
