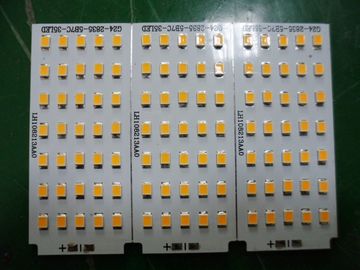

Высокие изготовления платы с печатным монтажом СИД наивысшей мощности Tg SMD
Профессиональное изготавливание PCB
Источники света СИД: наивысшая мощность 2835/3014/3528/5050/5630/5730/1W
CCT: 2800-3000K, 4500-5000K, 6000-6500K
CRI: >75Ra, >80Ra
Светящий выводить наружу поток: это подгонянное быть в зависимости от
Свет СИД: Пробка СИД, шарик СИД, потолочное освещение СИД, downlight СИД, панель СИД свет и etc.
Все параметры можно подгонять!
Почему мы?
Качество
Наши стандарты UL (E465880) /Rohs обеспечивают агрегаты качества от старта к отделке. Ли простой изготовленный на заказ продукт или сложный полностью готовый выпуск продукции, PCB JHD будет придерживаться к самым высокомарочным стандартам.
Способный
PCB JHD предлагает самую последнюю в возможностях и квалификациях агрегата обеспечивающ что качество построено в каждый продукт мы производим.
Опыт
Когда это прибывает в вашим строением вы хотите соучастника вы можете быть в зависимости от. Наша команда управления имеет над 8 летами совмещенного знания индустрии. Наша команда инженерства имеет над 5 летами опыта.
Защищать ваши интересы
Защищать вашу интеллектуальную собственность работа одно! Наш штат натренированных профессионалов вся работа под строгим подрядом конфиденциальности и обрабатывает вашу важную документацию по мере того как они их.
Гибкость
PCB JHD гордится на нашей способности к изготовленным на заказ программам портноя вокруг потребностей наших клиентов. PCB JHD принимает время слушать к вашим уникально потребностям дела и после этого устанавливать вне для того чтобы перегнать их.
Время выполнения
Образцы: 3-4 дней
Массовое производство: 7-15 дней (быть в зависимости от количество)
Термины компенсации
T/T, западное соединение
Упаковка и пересылка
Пакет вакуума в коробке
Возможность фабрики
|
Деталь
|
Возможность изготавливания
|
|
Поверхностное покрытие
|
OSP
Серебр плакировкой олова бессвинцовый HAL погружения серебра погружения золота погружения
|
|
Тип слоя PCB
|
Одиночная сторона, двойная сторона
|
|
Размер Максимальн Working Панели
|
1500mm*600mm
|
|
MIN. Работая размер панели
|
4mm*4mm
|
|
Толщина субстрата AL
|
0.3mm-4mm
|
|
MIN. Ширина проводника
|
0.15mm
|
|
MIN. Дистанционирование проводника
|
0.15mm
|
|
MIN. Сверля размер отверстия
|
0.2mm
|
|
Допуск толщины плиты
|
±0.1mm
|
|
Законченный допуск панели
|
±0.1mm
|
|
Выравнивание V-CUT
|
±0.1mm
|
|
Допуск Dia отверстия
|
±0.05mm
|
|
Допуск положения отверстия
|
±0.076mm
|
|
Законченная медная толщина
|
35um-105um (1oz-6oz)
|
|
Вытравливание под отрезком
|
>/=2.0
|
|
Единообразие плакировкой PTH&Panel
|
>90%
|
|
Eing/толщина золота вспышки
|
1-5u ''
|
|
Толщина маски припоя
|
15um-35um
|
|
MIN. Мост маски припоя
|
0.076mm (3mil)
|
|
Шелковая ширма
|
Белый/чернота (быть в зависимости от ваши требования)
|
|
Термальная проводимость
|
1.0~20W/MK
|
|
Напряжение тока Withstand
|
AC 2000V, DC 1500~4000V
|
Обзор JHD PCB Компании
Производственная линия
PCB JHD в профессиональном освещении справедливом
Подсказки покупкы
A. Если вы хотите закупить наш PCB, то вы должны обеспечить архивы официально Gerber или архив или что-нибудь подобное *.pcb.
B. Если вы хотите закупить большим количеством, то пожалуйста спросите Mr.Hank.
C. Если вы хотите закупить PCBA, то вы должны обеспечить архивы Gerber, архив *.pcb, список etc. BOM
D. Если вы хотите воспроизвести некоторую exsited доску PCB для вас, то пожалуйста сперва обеспечить очень ясные изображения, тогда если вы удовлетворяетесь с нашей цитатой, то предварительного подчета, тогда для посылки нами первоклассной вещи, поэтому нас может клонировать его для вас.
E. Если никакое из вышеуказанного могут помочь вам, то пожалуйста свяжитесь мы сразу Skype, QQ или электронной почтой. Мы очень радостны ответить вопросы вы спрашиваете, ваше соответствие наш конечный пункт маршрута.
PCB JHD хотел был бы быть вашим надежным соучастником в близком будующем!
